快速入門指南：Opentrons Flex 外置垃圾槽

產品描述

Opentrons Flex 外置垃圾槽是 Opentrons Flex 自動化移液平臺的甲板固定裝置。它的作用是將廢料從 Flex 里轉移到位于其外部開口下方的垃圾容器中。外置垃圾槽可接納來自 Flex 移液器或轉板抓手放置的吸頭、吸頭架和孔板，讓您可以更快更方便地清理設備上的垃圾，以減少設備停留時間，有助于提高 Flex 性能。

產品詳情

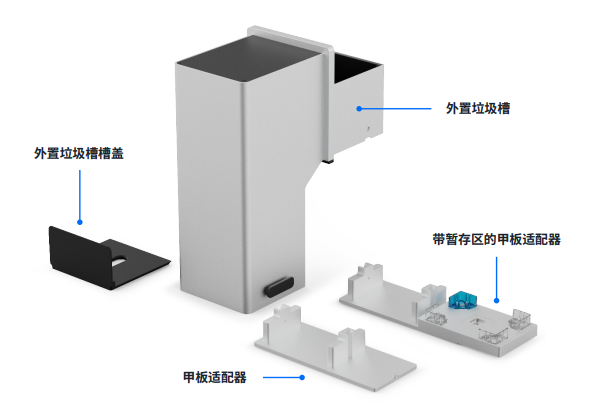

包裝內容

(1個) 外置垃圾槽
(1個) 甲板適配器
(1個) 外置垃圾槽槽蓋
(2個) 2.5 mm 螺絲
(1個) 門板 (單獨包裝)
(1個)帶暫存區的甲板適配器

使用步驟

啟用前操作

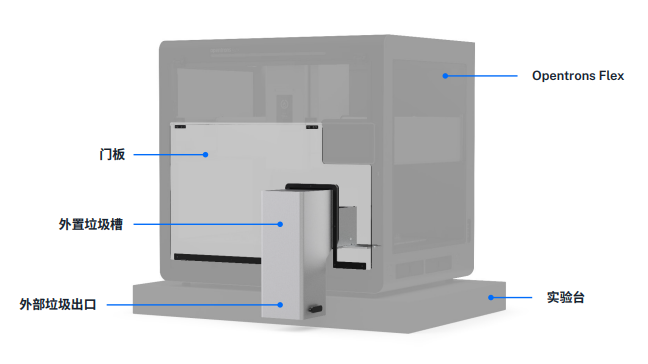

外置垃圾槽安裝在甲板上的 D3 板位中，并在 Flex 的正面延伸約 17厘米（7 英寸）。安裝時，您必須拆下原門板并將其替換為外置垃圾槽附帶的門板，同時保留原來的門板以供將來使用。外置垃圾槽無法 1 個人完成安裝，請您在安裝時尋找伙伴配合共同完成。

更換門板
1.使用 2.5 毫米螺絲刀，擰下將底部門板固定到頂部面板的下部鉸鏈螺釘（每個鉸鏈上有兩個，總共四個）。松開螺釘時，請伙伴握住面板，并將螺絲保存好。
2.使用鉸鏈螺釘將更換面板固定到鉸鏈上。門板切口應面向甲板的右下側，與插槽 D3 對齊。
3.安裝新門板后撕掉保護膜。
4.將門向上移開，以便安裝外置垃圾槽。

安裝外置垃圾槽

5.使用 2.5 毫米螺絲刀，從插槽 D3 中卸下插槽板。
6.選擇您要使用的甲板適配器，并將其放置在板位 D3 中，并與甲板保持齊平。如果沒有齊平，請旋轉適配器并重試。
7.使用原裝 2.5 毫米插槽板螺釘將適配器固定到甲板上。
8.將外置垃圾槽外部開口下方的導軌與甲板適配器中的凹槽對齊。用力向下按，將垃圾槽滑到適配器上，直至其與甲板齊平。
9.使用包裝內提供的 2.5 毫米螺釘將垃圾槽固定到適配器上。

軟件控制

外置垃圾槽是一個無動力配件，不具備與 Flex 自動化移液平臺通信的電子或機械組件。您可以通過觸摸屏或 Opentrons APP 進行設置，告訴設備是否已連接外置垃圾槽。配置完成后，外置垃圾槽即可在您的實驗運行自動化方案中使用。
