產品介紹和制造商

產品介紹

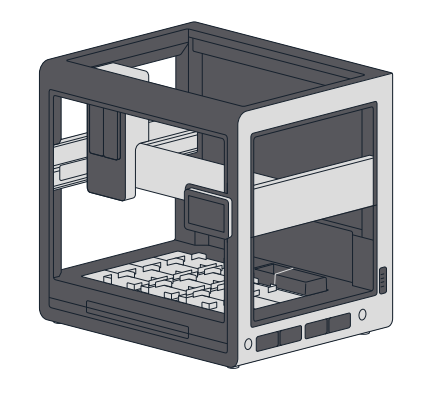

Opentrons Flex 全自動移液工作站，是一款適用于高通量復雜工作流的移
液機器。Flex 移液工作站是模塊化系統的基礎平臺，您可以根據需要在上
面自行搭載移液器、轉板抓手、甲板上模塊和實驗器皿等模塊系統。您可以
通過 Flex 觸摸屏直接操作機器，也可以通過 Opentrons App 或開源 API
在實驗室其它地方遠程操作機器。

售后服務請及時聯系 Opentrons
如果您對系統的使用有任何疑問、出現異?，F(xiàn)象或特殊需求，請聯系 support@opentrons.com，也可以訪問www.opentrons.com

產品組件

產品組件

運輸重量（板條箱、機器、部件）：148 kg (326 lbs)
重量：88 kg (195 lbs)
尺寸：87 cm 寬 x 69 cm 深 x 84 cm 高 (about 34” x 27” x 33”)
操作空間：
機器基本尺寸是 87cm W × 69cm D × 84 cm H（約 34”×27”×33”）。機器

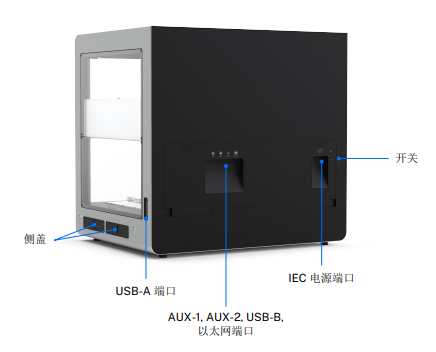

兩側和后面要預留至少 20cm（8”）的空間，方便連接電線和 USB 端口，
以及模塊加熱和冷卻過程中散熱通風。
裝箱內容：
如下所示是隨 Flex 送到的產品組件。移液器、轉板抓手、模塊與 Flex 主
包裝箱分開包裝，即使您是按照整套工作站的標準一起購買的這些附件，它
們也是另外單獨包裝的。

開箱
開箱和組裝大約需要 30 分鐘到一個小時。了解更多信息，請參閱 Flex 說
明手冊中的安裝與移動章節。

拆卸板條箱并取出機器

1.打開板條箱頂部的八個閂鎖搭扣。閂鎖搭扣全部打開后取走頂板

2.撕開藍色運輸袋，把下面這些東西從防護襯墊拿出來放到旁邊：
? 用戶工具盒
? 電源線、以太網線、USB 線
? 急停開關
3.取出下面的防護泡沫后，可以看到所有窗口板。這些窗口側板和
頂板全部用襯墊保護。取出窗口板，放在旁邊。稍后再來組裝。
4.打開固定板條箱側面和底板的其余 16 個閂鎖搭扣。拿走板條箱側
板，放在旁邊。

5.從用戶工具盒里拿出 19mm 扳手，松開板條箱底部的固定支架

6 把防護袋拉開或卷到底部，露出整個機器。

7.在同伴的幫助下，握緊機器底座兩側運輸架上的黃色提手，
將 Flex 從板條箱底座上抬起，然后挪放到地面上。

8.從用戶工具盒里拿出 12mm 六角 L 型扳手，松開將 Flex 固定在
運輸架上的四個螺絲。

9.從用戶工具盒里拿出四個鋁合金提手，在原來固定運輸支架的
12mm 螺絲口，將這四個提手?jǐn)Q進去。

10.在同伴的幫助下，握緊提手將 Flex 抬起來，挪到工作臺上準
備組裝。

11.如果您已經將機器放在了最終工作位，那么可以把用來搬運的提手
取下，在螺絲口蓋上封口蓋即可。這些封口蓋與底座齊平，讓機器
看起來平整漂亮。把提手放回用戶工具盒，以備后用。

12.把剛剛打開板條箱時從防護泡沫里拿出來的頂部和側面窗口板拿過來。

13.將窗口板裝到 Flex 上，每塊板子上都貼有具體的安裝方位，然后撕下板子上的防護膜。

14.從用戶工具盒里取出窗口用斜角螺絲和 2.5mm 螺絲刀，將窗口板固定在 Flex 上。確保窗口板上的斜角（V-型）螺絲口朝外（面向自己），這樣才能讓螺絲與窗口表面齊平。
